记录一个监控Flink热点key的可行解法
背景抽象：
在物流系统中，上游业务系统向消息队列发送的运单和包裹数据可能存在：
短时间内（1秒或几秒）产生万级重复数据，维度关联导致笛卡尔积倍增，形成”大包裹数据”
导致下游Flink作业消费时出现数据倾斜，卡CP、OOM等问题。
需要在各作业中监控热点key以实现预警功能。
卡点：
通常会将每条数据按key塞入mapstate统计出现次数，但包裹数据更新在分钟级窗口内即可达百万甚至千万，持续的作业级监控难以承受巨量state开销；同时，该场景作为插件化通用操作的实现，也无法使用sink redis等外部手段，还是考虑在state内解决。
思路：
综上，方案需要优化数据结构，压缩state内数据存储量，同时自定义序列化器，避免flink fallback到原生序列化产生额外开销。
方案原理：
采用布隆过滤器的衍生算法Count-min Sketch进行数据频率统计，以下简单介绍一下CMS算法，
Count-Min Sketch通过使用多个哈希函数将元素映射到一个二维计数矩阵中，并在每个哈希位置累加计数来跟踪元素的出现频率。每次更新时，对于每个哈希函数，找到对应的计数器并增加其值。查询时，对于每个元素，使用所有哈希函数计算哈希值，并取这些哈希位置计数的最小值作为该元素频率的估计。这样，即使存在哈希碰撞，估计值也不会低于真实值。通过调整矩阵的宽度和深度（即哈希函数的数量和计数器的行数），可以控制误差范围和空间消耗，占用存储非常少，并且与数据量大小无关；假如每个计数单元占4B存储，几十万的数据，也就需要几十KB左右的存储就够了。非精确概率计算也适用于热点key的频率估计。

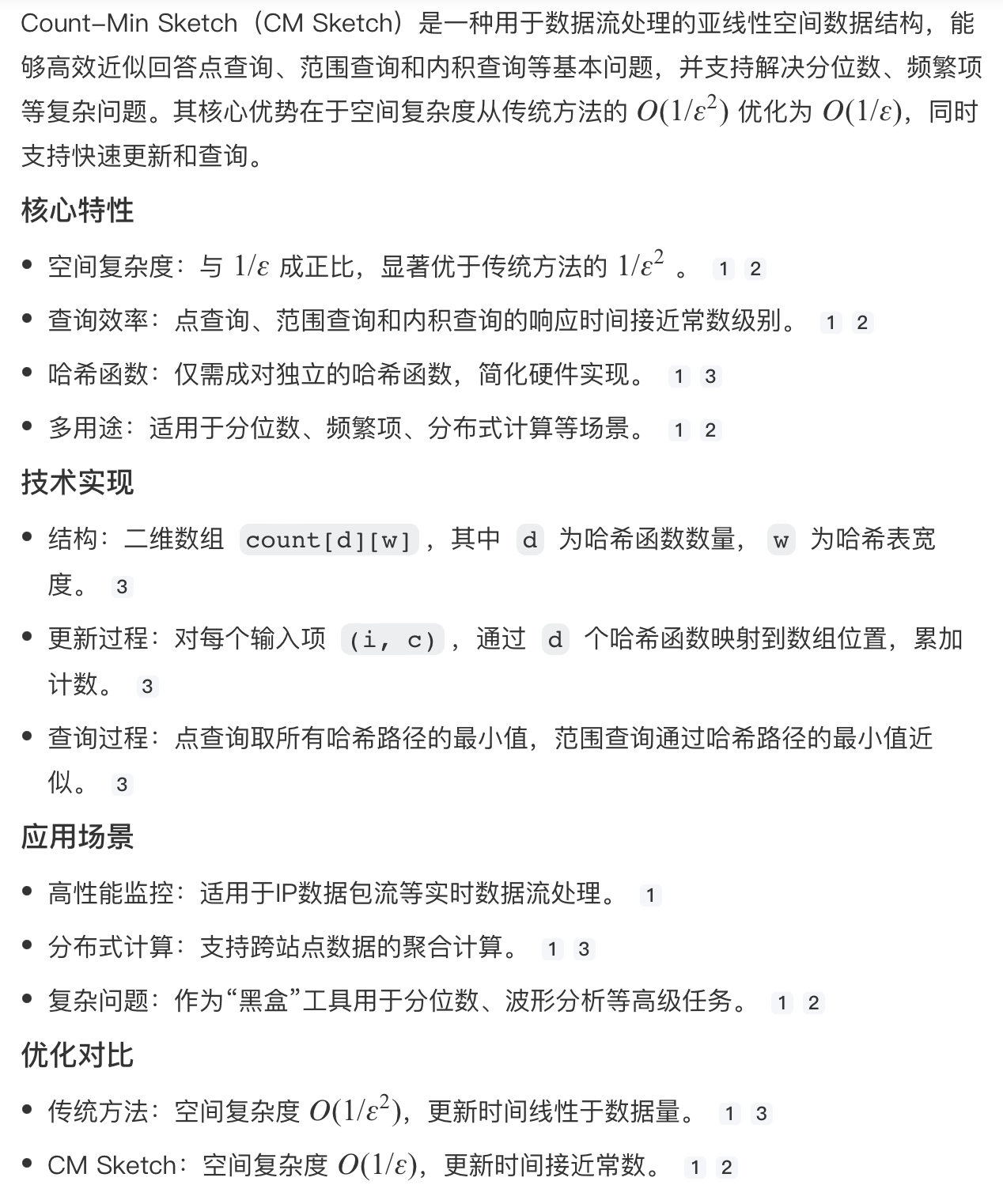

原理如下：
以下是一个模拟的示例代码：
import org.apache.flink.api.common.RuntimeExecutionMode;
import org.apache.flink.api.common.state.ValueState;
import org.apache.flink.api.common.state.ValueStateDescriptor;
import org.apache.flink.api.common.time.Time;
import org.apache.flink.api.common.state.StateTtlConfig;
import org.apache.flink.configuration.Configuration;
import org.apache.flink.core.memory.DataInputView;
import org.apache.flink.core.memory.DataOutputView;
import org.apache.flink.runtime.state.hashmap.HashMapStateBackend;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.KeyedProcessFunction;
import org.apache.flink.streaming.api.functions.source.RichParallelSourceFunction;
import org.apache.flink.types.TypeSerializer;
import org.apache.flink.util.Collector;
import java.io.IOException;
import java.io.Serializable;
import java.util.Random;
import java.util.concurrent.TimeUnit;
/**
* CMS频率统计：统计key出现频率（次/分钟），含自定义序列化+RocksDB状态后端
*/
public class CmsFrequencyStatJob {
// ===================== 1. 定义核心实体类（需序列化）=====================
/**
* CMS访问实体（输入数据）
*/
public static class CmsAccessLog implements Serializable {
private static final long serialVersionUID = 1L;
private String pak; // 统计维度：key
private String contentId; // 可选：内容ID
private long accessTime; // 访问时间戳（毫秒）
// 无参构造（序列化强制要求）
public CmsAccessLog() {}
public CmsAccessLog(String pak, String contentId, long accessTime) {
this.pak = pak;
this.contentId = contentId;
this.accessTime = accessTime;
}
// getter/setter
public String getpak() { return pak; }
public void setpak(String pak) { this.pak = pak; }
public long getAccessTime() { return accessTime; }
public void setAccessTime(long accessTime) { this.accessTime = accessTime; }
}
/**
* 频率统计状态实体（ValueState存储对象，需自定义序列化）
*/
public static class FrequencyState implements Serializable {
private static final long serialVersionUID = 1L;
private String pak; // 关联key
private long accessCount; // 累计访问次数
private long windowStartTime; // 统计窗口起始时间（如每分钟的0秒）
// 无参构造（序列化强制要求）
public FrequencyState() {}
public FrequencyState(String pak, long accessCount, long windowStartTime) {
this.pak = pak;
this.accessCount = accessCount;
this.windowStartTime = windowStartTime;
}
// getter/setter
public String getpak() { return pak; }
public void setpak(String pak) { this.pak = pak; }
public long getAccessCount() { return accessCount; }
public void setAccessCount(long accessCount) { this.accessCount = accessCount; }
public long getWindowStartTime() { return windowStartTime; }
public void setWindowStartTime(long windowStartTime) { this.windowStartTime = windowStartTime; }
}
// ===================== 2. 自定义序列化器（实现TypeSerializer接口）=====================
public static class FrequencyStateSerializer extends TypeSerializer<FrequencyState> {
private static final long serialVersionUID = 1L;
// 序列化：将FrequencyState写入字节流
@Override
public void serialize(FrequencyState state, DataOutputView output) throws IOException {
if (state == null) {
output.writeBoolean(false); // 标记空对象
return;
}
output.writeBoolean(true); // 标记非空
output.writeUTF(state.getpak()); // 序列化String：pak
output.writeLong(state.getAccessCount()); // 序列化long：访问次数
output.writeLong(state.getWindowStartTime()); // 序列化long：窗口起始时间
}
// 反序列化：从字节流读取FrequencyState
@Override
public FrequencyState deserialize(DataInputView input) throws IOException {
boolean isNotNull = input.readBoolean();
if (!isNotNull) return null;
String pak = input.readUTF();
long accessCount = input.readLong();
long windowStartTime = input.readLong();
return new FrequencyState(pak, accessCount, windowStartTime);
}
// 复制对象（Flink状态管理必需）
@Override
public FrequencyState copy(FrequencyState from) {
return new FrequencyState(from.getpak(), from.getAccessCount(), from.getWindowStartTime());
}
// 复用对象复制（性能优化）
@Override
public FrequencyState copy(FrequencyState from, FrequencyState reuse) {
reuse.setpak(from.getpak());
reuse.setAccessCount(from.getAccessCount());
reuse.setWindowStartTime(from.getWindowStartTime());
return reuse;
}
// 估算序列化长度（不确定则返回-1）
@Override
public int getLength() { return -1; }
// 复制序列化器
@Override
public TypeSerializer<FrequencyState> duplicate() {
return new FrequencyStateSerializer();
}
// 序列化器 equals/hashCode（兼容性检查）
@Override
public boolean equals(Object obj) {
return obj instanceof FrequencyStateSerializer;
}
@Override
public int hashCode() {
return FrequencyStateSerializer.class.hashCode();
}
}
// ===================== 3. 自定义数据源 =====================
public static class CmsAccessLogSource extends RichParallelSourceFunction<CmsAccessLog> {
private volatile boolean isRunning = true;
private final Random random = new Random();
private final String[] paks = {"u1001", "u1002", "u1003", "u1004", "u1005"}; // 模拟5个key
private final String[] contentIds = {"c2001", "c2002", "c2003"}; // 模拟3个内容
@Override
public void run(SourceContext<CmsAccessLog> ctx) throws Exception {
while (isRunning) {
// 随机生成访问日志
String pak = paks[random.nextInt(paks.length)];
String contentId = contentIds[random.nextInt(contentIds.length)];
long accessTime = System.currentTimeMillis();
ctx.collect(new CmsAccessLog(pak, contentId, accessTime));
TimeUnit.MILLISECONDS.sleep(200); // 每200ms生成一条日志
}
}
@Override
public void cancel() {
isRunning = false;
}
}
// ===================== 4. 核心处理函数（统计频率）=====================
public static class FrequencyStatProcessFunction extends KeyedProcessFunction<String, CmsAccessLog, String> {
private ValueState<FrequencyState> frequencyState; // 存储频率统计状态
private static final long WINDOW_SIZE = 60 * 1000; // 统计窗口：1分钟
// 初始化State（仅执行一次）
@Override
public void open(Configuration parameters) throws Exception {
super.open(parameters);
// 定义State描述符：指定自定义序列化器
ValueStateDescriptor<FrequencyState> stateDesc = new ValueStateDescriptor<>(
"cms-frequency-state", // State名称
new FrequencyStateSerializer() // 显式指定自定义序列化器
);
// 配置State TTL（3分钟过期，避免状态膨胀）
StateTtlConfig ttlConfig = StateTtlConfig.newBuilder(Time.minutes(3))
.setUpdateType(StateTtlConfig.UpdateType.OnWriteAndRead)
.setStateVisibility(StateTtlConfig.StateVisibility.NeverReturnExpired)
.build();
stateDesc.enableTimeToLive(ttlConfig);
// 获取State实例
frequencyState = getRuntimeContext().getState(stateDesc);
}
// 处理每条访问日志
@Override
public void processElement(CmsAccessLog log, Context ctx, Collector<String> out) throws Exception {
String pak = log.getpak();
long currentTime = log.getAccessTime();
// 计算当前窗口起始时间（如：1699999200000 = 2023-11-14 10:00:00）
long currentWindowStart = currentTime - (currentTime % WINDOW_SIZE);
// 读取State中的统计数据
FrequencyState state = frequencyState.value();
if (state == null) {
// 1. 首次访问：初始化State
state = new FrequencyState(pak, 1, currentWindowStart);
// 注册定时器：窗口结束时输出频率（当前窗口+窗口大小）
ctx.timerService().registerProcessingTimeTimer(currentWindowStart + WINDOW_SIZE);
} else {
if (state.getWindowStartTime() == currentWindowStart) {
// 2. 同一窗口：累计访问次数
state.setAccessCount(state.getAccessCount() + 1);
} else {
// 3. 跨窗口：初始化新窗口State，注册新定时器
state.setWindowStartTime(currentWindowStart);
state.setAccessCount(1);
ctx.timerService().registerProcessingTimeTimer(currentWindowStart + WINDOW_SIZE);
}
}
// 更新State到RocksDB
frequencyState.update(state);
}
// 定时器触发：输出频率统计结果（次/分钟）
@Override
public void onTimer(long timestamp, OnTimerContext ctx, Collector<String> out) throws Exception {
super.onTimer(timestamp, ctx, out);
String pak = ctx.getCurrentKey();
FrequencyState state = frequencyState.value();
if (state != null) {
long frequency = state.getAccessCount(); // 1分钟内的访问次数（频率=次/分钟）
String windowTime = String.format("%d:%02d",
(state.getWindowStartTime() / 1000 / 3600) % 24,
(state.getWindowStartTime() / 1000 / 60) % 60);
// 输出统计结果
out.collect(String.format(
"CMS频率统计 | key：%s | 统计窗口：%s | 访问频率：%d次/分钟",
pak, windowTime, frequency
));
// （可选）窗口结束后清空State，避免重复统计
frequencyState.clear();
}
}
}
// ===================== 5. 主函数（Job入口）=====================
public static void main(String[] args) throws Exception {
// 1. 创建执行环境
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setRuntimeMode(RuntimeExecutionMode.STREAMING); // 流处理模式
env.setParallelism(1); // 本地测试用1并行度，生产环境按需调整
// 2. 配置RocksDB状态后端（核心：将State存储到RocksDB）
env.setStateBackend(new HashMapStateBackend()); // 内存中存储元数据
env.getCheckpointConfig().setCheckpointStorage("file:///tmp/flink-checkpoint"); // 检查点存储路径
// （生产环境）启用增量检查点（RocksDB优化）
// env.getCheckpointConfig().enableIncrementalCheckpointing();
// 3. 注册自定义序列化器（全局生效）
env.getConfig().registerTypeWithKryoSerializer(FrequencyState.class, FrequencyStateSerializer.class);
env.getConfig().disableGenericTypes(); // 禁用泛型序列化，强制使用自定义序列化器
// 4. 构建数据流
DataStream<CmsAccessLog> accessLogStream = env.addSource(new CmsAccessLogSource());
// 5. 按key分组 → 统计频率 → 输出结果
accessLogStream
.keyBy(CmsAccessLog::getpak) // 按key分组（State按key隔离）
.process(new FrequencyStatProcessFunction()) // 核心统计逻辑
.print("CMS频率统计结果：");
// 6. 执行Job
env.execute("CMS Access Frequency Statistics Job");
}
}
